700~800T/H矿物破碎生产线
工艺流程介绍

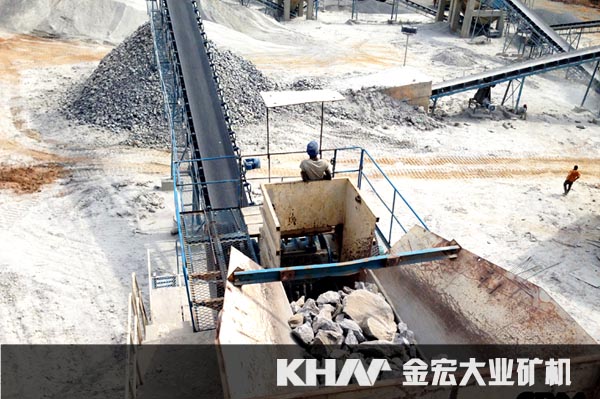

        时产700-800吨石灰石破碎设备,石料从山上爆破下来,通过自卸车将小于1020mm的石料送入振动给料机,振动给料机把石料均匀的送入颚式破碎机,颚式破碎机对石料进行第一段破碎,从颚破出来的石料在150mm—300mm左右,通过振动给料机将物料送入欧版反击破进行第二段破碎,通过圆振筛对物料进行分级筛分,大于成品的物料返回反击破重新破碎,成品由皮带输送机输送至成品区。注:当进料小于等于300mm时,物料直接进入欧版反击破破碎,不用前面的第一段破碎。



设备清单



配 置 清 单
设 备 型 号 数量
振动给料机 GZD1500×6000 1台
颚式破碎机 PE-1200×1500 1台
振动给料机 GZD1300×4900 2台
欧版反击破 PFW1318 4台
圆振动筛 4YZS2460 4台



1、GZD1500×6000振动给料机 GZD1500×6000振动给料机最大进料尺寸是1020毫米,处理能力是500-900吨每小时,功率是30-45千瓦,其在砂石生产线中可为破碎机械连续均匀地喂料,并对物料进行粗筛分,广泛应用于冶金、煤矿、选矿、建材、化工、磨料等行业的破碎、筛分联合设备中。



型号 最大进料
粒度
(mm)
处理
能力
(t/h)
电动机
功率
(kw)
安装
倾角
(°)
总重量(kg) 槽体尺寸
(mm)
外形尺寸
(长×宽×高)(mm)
GZD-650×2300 300 80 1.1×2 10 2798 650×2300 2300×1360×780
GZD-750×2500 350 100 1.1×2 10 3260 750×2500 2500×1460×780
GZD-850×3000 400 120 3×2 10 3607 850×3000 3110×1800×1600
GZD-1000×3600 500 150 5.5×2 5 3895 1000×3600 3850×1950×1630
GZD-1100×4200 580 240 5.5×2 5 4170 1100×4200 4400×2050×1660
GZD-1100×4900 580 280 7.5×2 5 4520 4900×1100 5200×2050×1700
GZD-1300×4900 650 450 11×2 5 5200 4900×1300 5200×2350×1750
GZD-1500×5600 1050 450-800 12×2 10 7500 1500×5600 5700×2000×1750
ZSW-380×95 500 100-160 11 0 4823 3800×960 3920×1640×1320
ZSW-490×110 630 150-320 15 0 6647 4900×1100 4980×1830×1320
ZSW-600×130 750 400-600 22 0 9250 6000×1300 6082×2580×2083
ZSW-600×150 800 500-700 30 0 10190 600×1500 6086×2662×1912
ZSW-600×180 800 700-1000 37   0 13750  600×1800  6310×3262×2230



2、PE1200×1500颚式破碎机 PE1200×1500颚式破碎机其最大进料尺寸为1020毫米,处理能力是400-800吨每小时,其功率是160-220千瓦,其垫片式排料口调整装置,可靠方便,调节范围大,增加了设备的灵活性,润滑系统安全可靠,部件更换方便,保养工作量小,颚式破碎机广泛运用于矿山、冶金、建材、公路、铁路、水利和化工等多种行业。



型号 进料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-180 250 55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 280-355 122 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 30 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 55 15.6 2720×1950×1600



3、GZD1300×4900振动给料机 GZD1300×4900振动给料机其最大进料尺寸是800毫米,处理能力是300-550吨每小时,电功率是22千瓦,体积小、重量轻,结构简单紧凑,投资小,受振矿流连续、均匀、易控,矿流大小可根据需要调整,运行安全可靠,广泛应用于冶金、煤矿、选矿、建材、化工、磨料等行业。



型号 最大进料
粒度
(mm)
处理
能力
(t/h)
电动机
功率
(kw)
安装
倾角
(°)
总重量(kg) 槽体尺寸
(mm)
外形尺寸
(长×宽×高)(mm)
GZD-650×2300 300 80 1.1×2 10 2798 650×2300 2300×1360×780
GZD-750×2500 350 100 1.1×2 10 3260 750×2500 2500×1460×780
GZD-850×3000 400 120 3×2 10 3607 850×3000 3110×1800×1600
GZD-1000×3600 500 150 5.5×2 5 3895 1000×3600 3850×1950×1630
GZD-1100×4200 580 240 5.5×2 5 4170 1100×4200 4400×2050×1660
GZD-1100×4900 580 280 7.5×2 5 4520 4900×1100 5200×2050×1700
GZD-1300×4900 650 450 11×2 5 5200 4900×1300 5200×2350×1750
GZD-1500×5600 1050 450-800 12×2 10 7500 1500×5600 5700×2000×1750
ZSW-380×95 500 100-160 11 0 4823 3800×960 3920×1640×1320
ZSW-490×110 630 150-320 15 0 6647 4900×1100 4980×1830×1320
ZSW-600×130 750 400-600 22 0 9250 6000×1300 6082×2580×2083
ZSW-600×150 800 500-700 30 0 10190 600×1500 6086×2662×1912
ZSW-600×180 800 700-1000 37   0 13750  600×1800  6310×3262×2230




4、PFW1318欧版反击破 PFW1318欧版反击破其最大进料粒度是300毫米,处理能力是220-350吨每小时,其功率是200-250千瓦,非常适合破碎各种软、中硬矿石进行粗碎、中碎、细碎作业,主要用于冶金、矿山、水泥、化工、耐火材料及陶瓷等工业部门,在高速公路建设、水利工程、建筑碎石、机制砂加工等领域应用广泛。



两腔反击破

型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
装机功率
(kw)
重量
(t)
外形尺寸
(mm)
PFW1210II Φ1150×960 1100×1030 400 90-160 90-110 17 2400×1870×2550
PFW1214II Φ1150×1400 1100×1430 500 130-200 132-160 22 2400×2310×2550
PFW1315II Φ1300×1500 1200×1530 600 180-320 160-200 29 2700×2570×2800
PFW1318II Φ1300×1800 1200×1830 700 240-400 200-250 34 2700×2870×2800
PFW1415II Φ1400×1500 1300×1530 700 300-480 200-250 38 2900×2700×3000


三腔反击破

型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
装机功率
(kw)
重量
(t)
外形尺寸
(mm)
PFW1210Ⅲ Φ1150×960 570×990 250 70-140 90-110 15 2550×1870×2100
PFW1214Ⅲ Φ1150×1400 570×1430 250 90-190 132-160 19 2550×2310×2100
PFW1315Ⅲ Φ1300×1500 625×1530 300 150-280 160-200 25 2960×2570×2380
PFW1318Ⅲ Φ1300×1800 625×1830 300 220-350 200-250 30 2960×2870×2380
PFW1415Ⅲ Φ1400×1500 800×1530 300 280-350 200-250 33 3120×2650×2660
