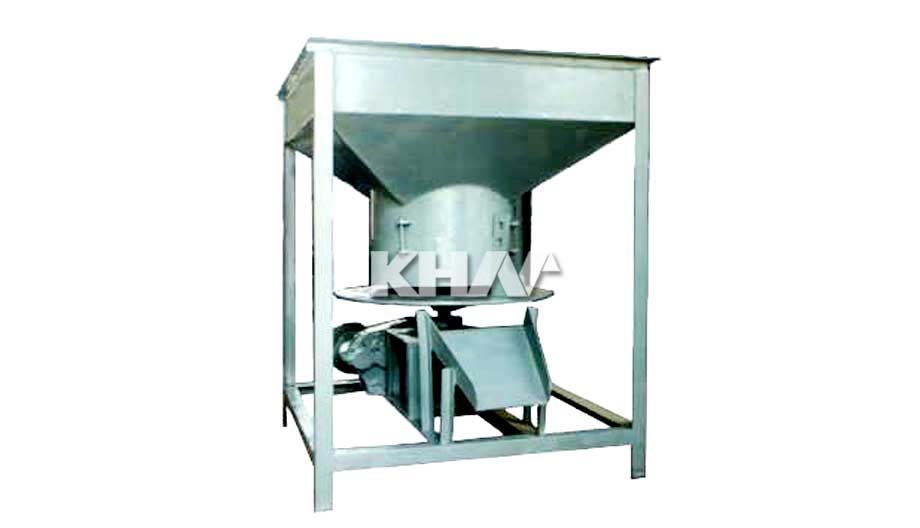

圆盘式给料机由驱动装置、给料机本体、计量用带式输送机和计量装置组成。给料机和带式输送机由一套驱动装置驱动，该驱动装置的电磁离合器具有实现给料机的开、停和兼有功能转换的作用。计量带式输送机的带速小于1m/s，为了测定带速设有速度检测装置，为了防止称量辊偏斜设有检测杆进行调整。
圆盘式给料机为容积式计量的给料设备，能均匀、连续地将物料喂送到下一道工序，适用于喂送各种非黏性物料，不适用于流动性能良好的粉状物料，适合圆盘给料机喂送的物料有矿石、煤粉、水泥、熟料、石灰石、黏土等粉状、粒状或小块状物料
优势特点
1、产品运行稳定简单易操作
2、适用范围广泛，节能高效
3、承载力大，运转平稳
4、具有结构简单、给料均匀，使用可靠的优点，如果改变调整套与圆盘之间的距离，可以达到调节给料量的目的
工作原理
散状物料从料斗装入受料筒中，物料没受料筒壁借本身自重堆积在圆盘上，用调节螺栓调整套筒与圆盘之间的间隙，可以控制物料在圆盘上的自然堆角。圆盘转动时，物料被圆盘上的卸料刀均匀地刮到圆盘外下落，这样随着圆盘转动，物料便由卸料刀均匀刮入接料斗中。圆盘连续运转，就完成了均匀的给料操作。调整卸料刀与圆盘之间的间隙，也可以控制给料量的多少。工作时，电动机通过皮带轮带动装在蜗杆减速器上的圆盘转动。
产品结构
圆盘式给料机由驱动装置、给料机本体、计量用带式输送机和计量装置组成。给料机和带式输送机由一套驱动装置驱动，该驱动装置的电磁离合器具有实现给料机的开、停和兼有功能转换的作用。计量带式输送机的带速小于1m/s,为了测定带速设有速度检测装置，为了防止称量辊偏斜设有检测杆进行调整。
技术参数
|
类型
|
型号
|
圆盘直径(mm)
|
圆盘转速(r/min)
|
最大给料粒度(mm)
|
给料能力(t/h)
|
电机型号
|
电机功率(kw)
|
重量(kg)
|
|
封闭吊式
|
YG300
|
300
|
10.0
|
20
|
0-1.8
|
Y80L-4
|
0.55
|
115
|
|
YG400
|
400
|
10.7
|
20
|
0-2.6
|
Y90L-6
|
1.1
|
120
|
|
YG500
|
500
|
10.7
|
20
|
0-3.3
|
Y90L-6
|
1.1
|
124
|
|
YG600
|
600
|
10.0
|
20
|
0-5.0
|
Y90L-6
|
1.1
|
130
|
|
YG800
|
800
|
9
|
30
|
0-8.0
|
Y90L-6
|
1.1
|
195
|
|
YG1000
|
1000
|
9
|
30
|
0-12
|
Y90L-4
|
1.5
|
263
|
|
YG1500
|
1500
|
7
|
40
|
0-22
|
Y132M2-6
|
5.5
|
755
|
|
敞开吊式
|
DK600
|
600
|
7.53
|
25
|
1.8-3.9
|
Y90L-6
|
1.1
|
410
|
|
DK800
|
800
|
7.53
|
30
|
3.5-7.6
|
Y90L-6
|
1.1
|
600
|
|
DK1000
|
1000
|
7.50
|
40
|
1.8-16.7
|
Y100L-6
|
1.5
|
800
|
|
DK1300
|
1300
|
6.5
|
50
|
4.3-27.9
|
Y132S-6
|
3
|
1110
|
|
DK1600
|
1600
|
6
|
60
|
7.03-48.6
|
Y132M1-6
|
4
|
1980
|
|
DK1800
|
1800
|
5
|
70
|
9.26-60
|
Y132M2-6
|
5.5
|
3070
|
|
DK2000
|
2000
|
5
|
80
|
13.6-88.4
|
Y132M2-6
|
5.5
|
3260
|
