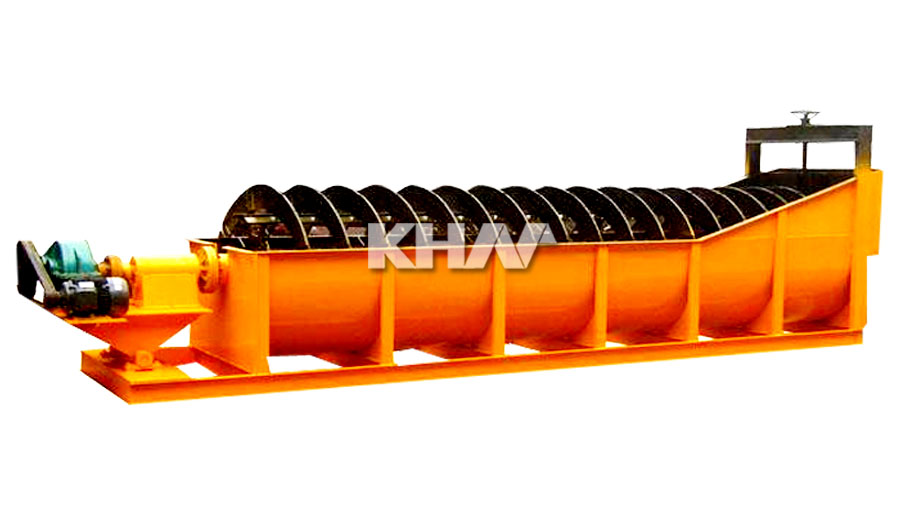

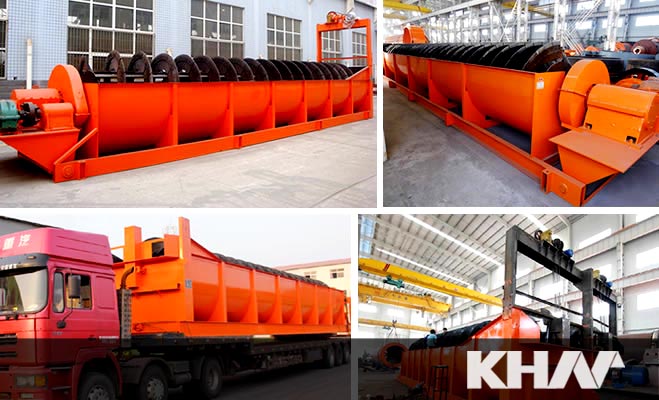

沉没式螺旋分级机
分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，金属选矿流程中对矿浆进行粒度分级，以及洗矿作业中的脱泥、脱水等作业。该分级机具有结构简单、工作可靠、操作方便等特点。
分级机结构：分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成。
【产品简介】一款溢流端螺旋全部浸没在液面下的分级设备。
【生产能力】50～1410 t/d
【水槽长度】：≤3000-14300mm
【螺旋直径】：300-3000mm
【产品改进】返砂端增加了返砂自动提升装置，藉此可取消球磨机大勺头的配置，球磨机运行更平稳。
【产品应用】沉没式螺旋分级机溢流端的螺旋叶片全部浸入溢流面以下，主要适用于溢流粒度为0.15～0.07mm的矿石分级
性能特点
该分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，金属选矿流程中对矿浆进行粒度分级，以及洗矿作业中的脱泥、脱水等作业。该分级机具有结构简单、工作可靠、操作方便等特点
工作原理
沉没式螺旋分级机是借助于固体粒大小不同、比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底，由螺旋推向上部排出，来进行机械分级的一种分级设备。通过螺旋低速转动，对矿浆起搅拌作用使细颗粒悬浮到上面，流到溢流堰处溢出，粗颗粒沉到槽底，由螺旋输送到排料口作为返砂排出。
技术参数
具体如何选用合适的沉没式螺旋分级机请联系我们，我们的专家会给您最合适的建议。
|
类型 |
型号 |
螺旋转速（r.p.m） |
按返砂处理能力（t/d） |
按溢流处理能力（t/d） |
螺旋直径（mm） |
水槽长度（mm） |
水槽坡度 |
传动电机型号 |
传动电机功率（kw） |
提升电机型号 |
提升电机功率（kw） |
重量（kg） |
|
沉没式单螺旋 |
FLC-1000 |
2.5,3.5,5,7.4 |
160-700 |
85 |
1000 |
6500 |
14-18 |
Y132M2-6 |
5.5 |
手动 |
— |
5195 |
|
FLC-1200 |
5,6,7 |
1150-1640 |
120 |
1200 |
8400 |
14-18 |
Y160M-6 |
7.5 |
Y90L-4 |
1.5 |
9583 |
|
FLC-1500 |
2.5,4,6 |
1140-2740 |
185 |
1500 |
10500 |
14-18 |
Y160L-6 |
7.5 |
Y100L1-4 |
2.2 |
14226 |
|
FLC-2000 |
3.6,5.5 |
3890-5940 |
400 |
2000 |
13000 |
14-18 |
Y160M-6 |
11 |
Y100L2-4 |
3 |
27753 |
|
Y160L-4 |
15 |
|
FLC-2400 |
3.64 |
6800 |
455 |
2400 |
14130 |
14-18 |
Y200L1-6 |
18.5 |
Y112M-4 |
4 |
32467 |
|
FLC-3000 |
3.2 |
11650 |
705 |
3000 |
14300 |
14-18 |
Y200L-4 |
30 |
Y112M-4 |
4 |
43500 |
|
沉没式双螺旋 |
2FLC-1200 |
3.8,6 |
1770-2800 |
240 |
1200 |
8400 |
14-18 |
Y160M-6 |
7.5×2 |
Y100L1-4 |
2.2×2 |
19610 |
|
2FLC-1500 |
2.5,4,6 |
2240-5360 |
370 |
1500 |
10500 |
14-18 |
Y160M-6 |
7.5×2 |
Y100L1-4 |
2.2×2 |
27450 |
|
2FLC-2000 |
3.6,5.5 |
7780-11880 |
640 |
2000 |
12900 |
14-18 |
Y160L-6/4 |
2×11,2×15 |
Y100L2-4 |
3.0×2 |
50621 |
|
Y200L2-6 |
22 |
|
Y200L-4 |
30 |
|
2FLC-2400 |
3.67 |
13700 |
910 |
2400 |
14130 |
14-18 |
Y225S-4 |
37 |
Y112M-4 |
4.0×2 |
65283 |
|
2FLC-3000 |
3.2 |
23300 |
1410 |
3000 |
14300 |
14-18 |
Y225M-4 |
45 |
Y112M-4 |
4.0×2 |
84900 |
