优势特点
-
1.搅拌能力强，结构简单
-
-
2.空气分散均匀，气浆结合好
-
-
3.尾砂沉积少，圆周速度低，功耗小
-
-
4.可与KYF型浮选机构成联合浮选机组作吸入槽
-
工作原理
电机通过传动装置和空心主轴带动叶轮旋转。槽内矿浆从四周通过槽底经叶轮下叶片内缘吸入叶轮下叶片间，与此同时，由外部给入的低压空气，通过横粱、空气调节阀、空心主轴进入下叶轮腔中的空气分配器，然后通过空气分配器周边的小孔进入叶轮下叶片间，矿浆与空气在叶轮下叶片间进行充分混合后，由叶轮下叶片外缘排出。由于叶轮旋转和盖板、中心筒的共同作用，在叶轮上叶片内产生一定的负压，使中矿泡沫和给矿通过中矿管和给矿管流人中心筒内，并进入叶轮上叶片间，最后从上叶片外缘排出。由叶轮下叶片外缘排出的矿浆和空气混合物与叶轮上叶片外缘排出的中矿和给矿经安装在叶轮周围的定子稳流并定向后，进入槽内主体矿浆中，矿化气泡上升到矿浆表面形成泡沫层，矿浆一部分返回叶轮下叶片间进行再循环，另一部分通过槽间壁上的流通孔进入下一槽进行再选别或作为某一最终产品排出。叶轮隔离盘的作用是使下叶片排出的矿浆和空气混合物不影响叶轮上叶片的吸浆。
产品结构图

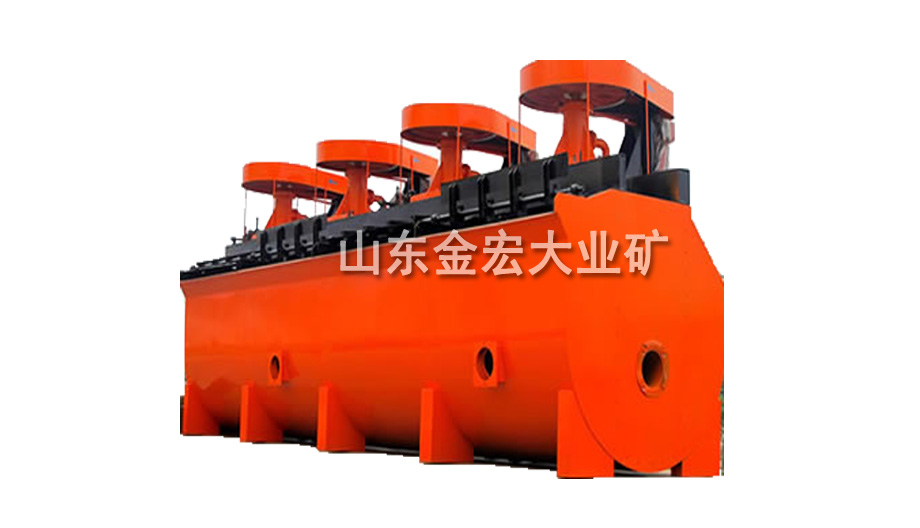

XCF型充气式浮选机结构如图所示，由容纳矿浆的槽体、带上下叶片的大隔离盘叶轮、径向叶片的座式定子、对开式圆盘式盖板、对开式中心筒、带有排气孔的连接管、轴承体以及空心主轴和空气调节阀组成。深槽型槽体，有开式和封闭式两种结构。轴承体有座式和侧挂式，安装在兼作给气管的横梁上。
XCF型充气式浮选机可广泛用于有色金属、黑色金属、和非金属矿物的选别，适合于大、中型浮选厂的粗选和扫选作业。
技术参数
|
型号
|
有效容积 (m3)
|
处理能力(m3/min)
|
叶轮直径 (mm)
|
叶轮转速(r.p.m)
|
鼓风机风压(Kpa)
|
最大充气量 (m3/m2.min)
|
搅拌用电机功率 (kw)
|
刮板用电机功率 (kw)
|
重量 (kg)
|
|
XCF-1
|
1
|
0.2-1
|
400
|
358
|
≥12.6
|
2
|
5.5
|
1.1
|
1154
|
|
XCF-2
|
2
|
0.4-2
|
470
|
305
|
≥14.7
|
2
|
7.5
|
1.1
|
1659
|
|
XCF-3
|
3
|
0.6-3
|
540
|
266
|
≥19.8
|
2
|
11
|
1.5
|
2259
|
|
XCF-4
|
4
|
1.2-4
|
620
|
215
|
≥19.8
|
2
|
15
|
1.5
|
2669
|
|
XCF-8
|
8
|
3.0-8
|
720
|
185
|
≥21.6
|
2
|
22
|
1.5
|
3968
|
|
XCF-16
|
16
|
4-16
|
860
|
160
|
≥25.5
|
2
|
37
|
1.5
|
6520
|
|
XCF-24
|
24
|
4-24
|
950
|
153
|
≥30.4
|
2
|
37
|
1.5
|
8000
|
|
XCF-38
|
38
|
10-38
|
1050
|
136
|
≥34.3
|
2
|
55
|
1.5
|
11000
|
